Granja St. Denis
Paris, Francia
Quartus
Lacaton&Vassal + Gaëtan Redelsperger architecture
2019
12000 m²
Reforma + ampliación
Vivienda colectiva
Estudios en curso

Dos espacios juegan un papel bioclimático en el proyecto: los invernaderos, en el primer piso y el jardín de invierno, en la fachada oeste del taller de usos múltiples. Su envolvente acristalada capta el sol durante todo el año para convertirlo en calor pasivo. En verano, la envolvente se abre para evacuar el calor. Estos sistemas han sido probados con simulaciones termodinámicas. En ambos casos, el calor solar es la fuente de calor más importante.

Radiacion solar interior

  • 0
  • 30
  • 60
  • 90
  • 120
  • 150
kWh/m2

La radiación solar representa el calor del sol que recibe el espacio a lo largo del año.

Desglose energético

Ganancia de calor por luces
Ganancia de calor por equipos
Ganancia de calor por ocupantes
Ganancia de calor solar
Ganancia de calor por calefacción
Pérdida de calor a través de vidrios
Pérdida de calor a través de superficies opacas
Pérdida de calor a través de la ventilación
Almacenamiento

El desglose de energía muestra las ganancias y pérdidas de calor de cada elemento a lo largo del año.

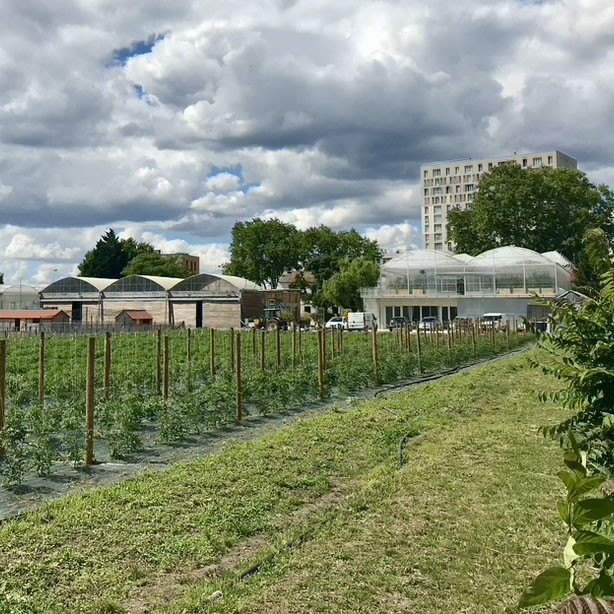

El proyecto propone experimentar con el uso de la energía generada por los invernaderos dispuestos en el techo de los talleres. Con un método de construcción simple y validado, el proyecto encaja en medio de un conjunto de edificios existentes, operados por las Granjas Kersanté en Saint-Denis. Se apoya en dos lados a construcciones existentes.

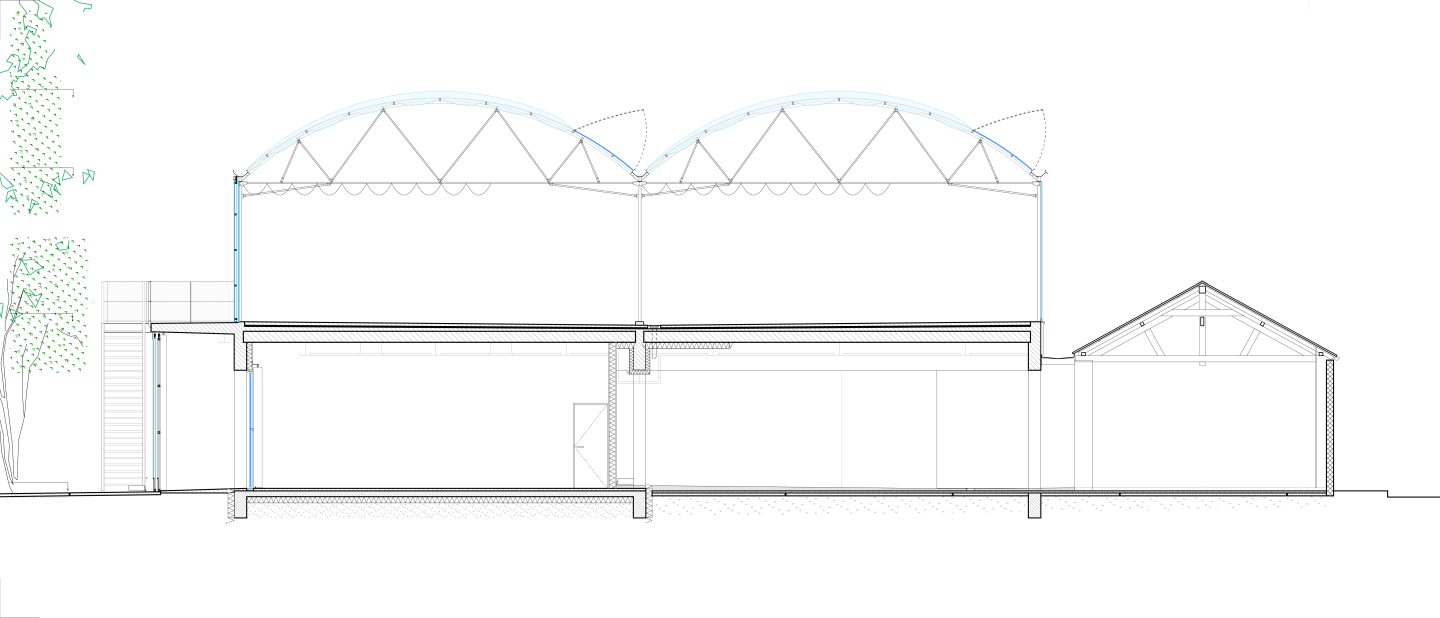

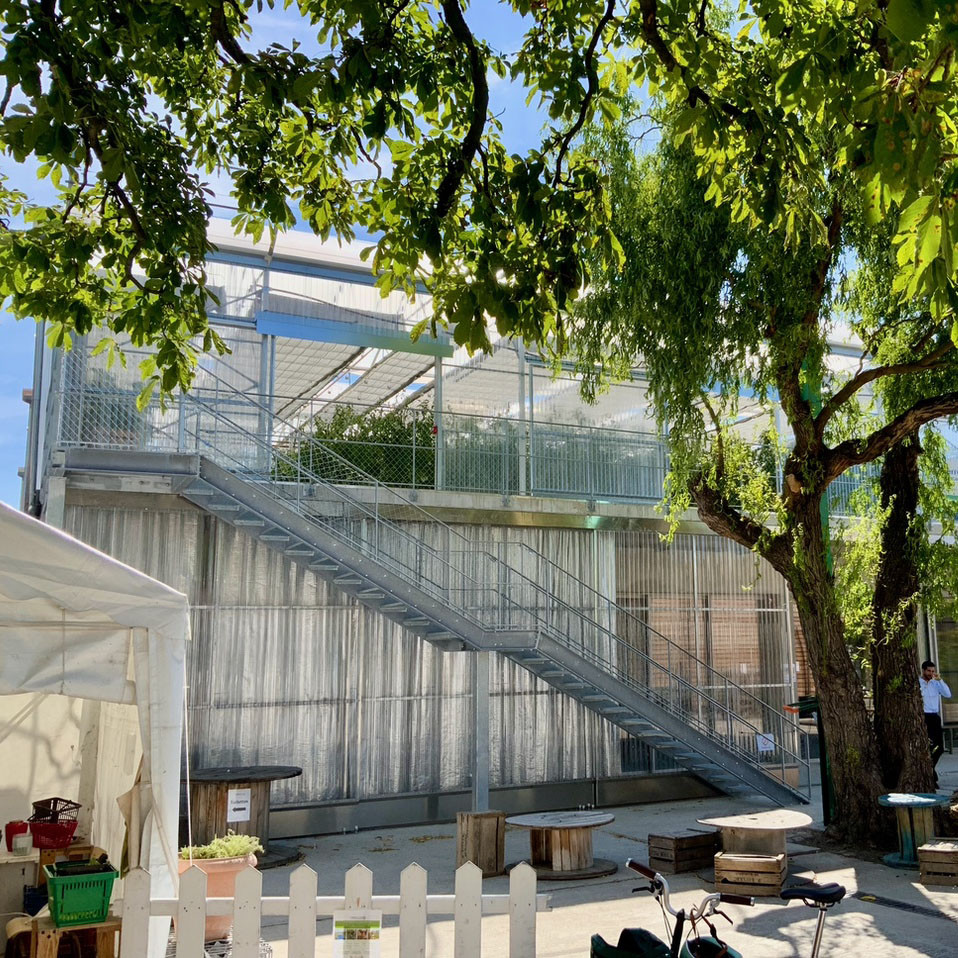

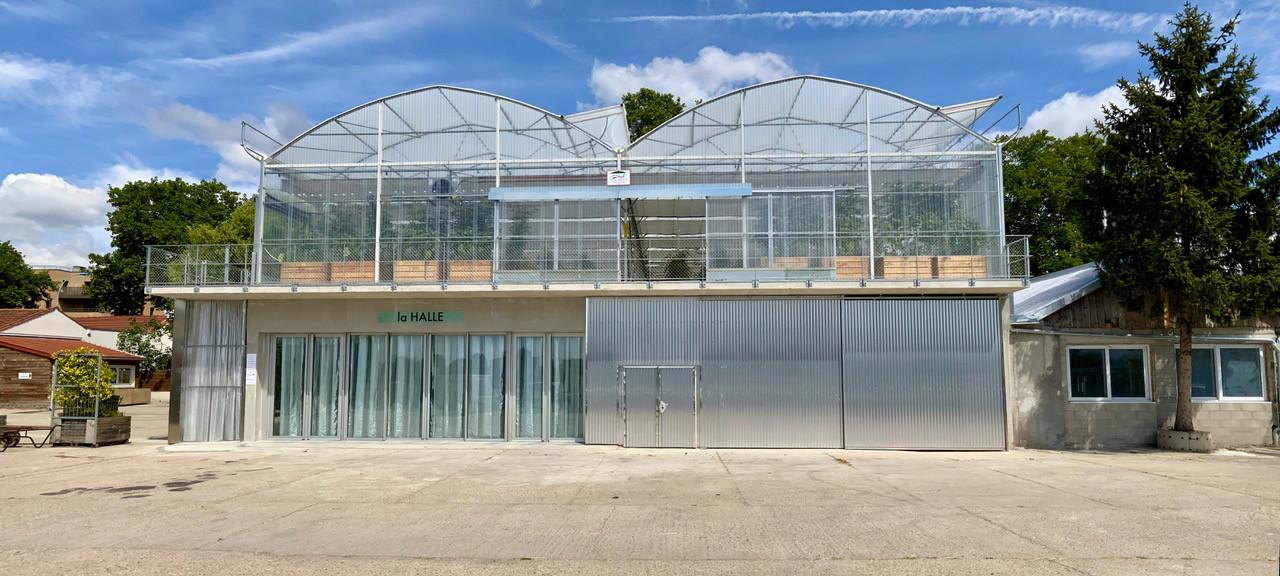

En la planta baja, el proyecto consiste en un taller de usos múltiples hacia el oeste, en gran parte abierto a los espacios de actividad de la granja gracias a los ventanales. Al este, un taller de mantenimiento se extiende bajo un hangar existente. El primer piso alberga invernaderos sobre una plataforma de hormigón, rodeados de balcones periféricos.
Dos espacios juegan un papel bioclimático en el proyecto: los invernaderos, sobre la losa de la planta baja y el jardín de invierno, en la fachada oeste del taller de usos múltiples.
En invierno, los invernaderos calientan naturalmente el aire ambiente. La losa de la planta superior cumple la función de regulador térmico gracias a su inercia: acumula el calor del día procedente de la radiación solar para redistribuirlo en el taller polivalente de la planta baja. El jardín de invierno en la fachada oeste del taller de usos múltiples crea un espacio "buffer" que, a través del efecto invernadero, calienta el aire que entra.

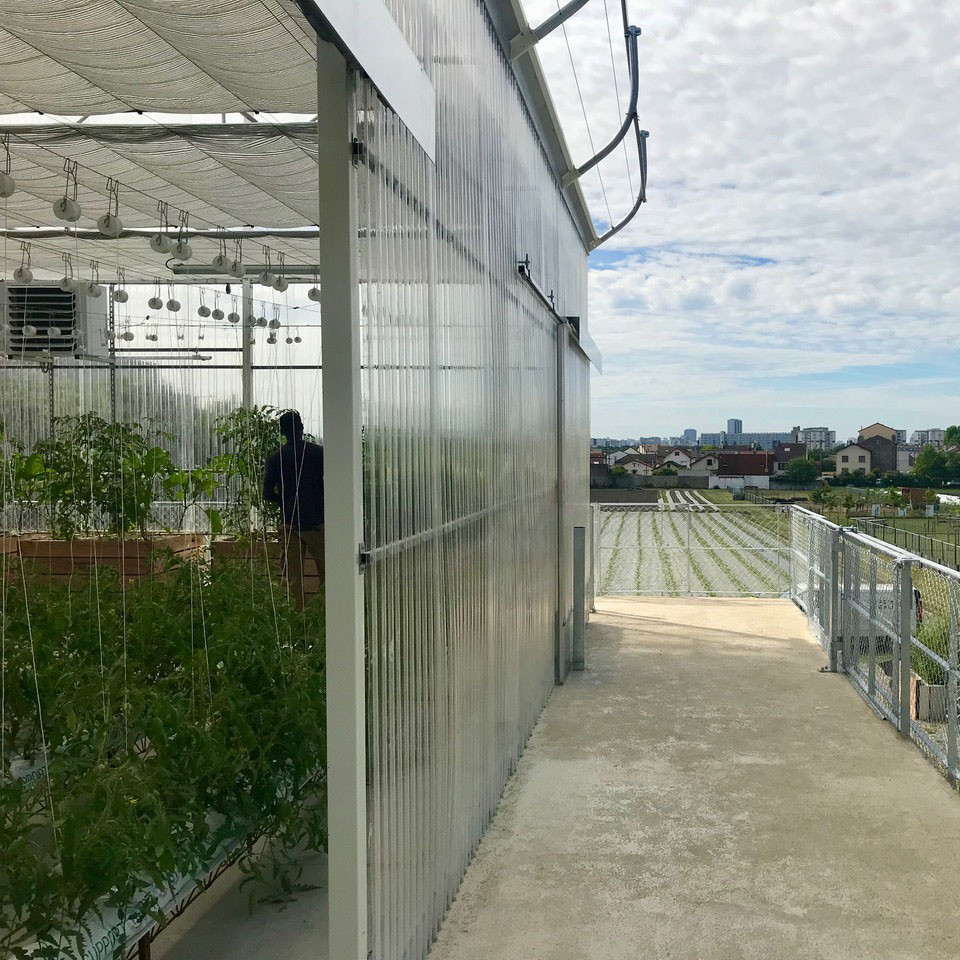

En verano, los voladizos de los balcones protegen los ventanales del sobrecalentamiento. La amplia ventilación en los invernaderos permite que se mantengan frescos en verano. La inercia de la losa de piso y la exposición de su masa térmica permite el enfriamiento durante la noche para restaurar esta frescura durante el día.
Lacaton&Vassal and Gaëtan Redelsperger architecture

El clima de Paris es templado con un promedio de 21ºC en verano puntuado por máximas de 33ºC y un promedio de 6ºC en invierno, con mínimas de -5ºC. En términos generales, la fuente de consumo energético más importante de Paris es la calefacción. Sin embargo, se deberá prestar una atención particular a los días más calurosos de verano, que son cada vez más frecuentes, para evitar el uso de equipos de refrigeración. La radiación solar es fuerte, con una proporción indirecta importante. El control solar es muy importante para regular los aportes de calor y optimizar el confort térmico interior de manera pasiva. Los vientos dominantes vienen del oeste-sur-oeste y son poco frecuentes, con una velocidad promedio de 2.5 m/s.

Resumen climático

Temperatura promedio
t
(°C)
Promedios de temperatura mínimo y máximo
t
(°C)
Humedad relativa
w
(%)
Radiación solar difusa diaria
r
(100xW/m²)
Radiación solar total diaria
r
(100xW/m²)
Velocidad de viento
a
(m/s)
Precipitaciones mensuales
w
cm
Rango diurno
t
(°C)
Predicciones de temperatura para 2050
t
(°C)

Recorrido solar

Altitud del sol
s
  • 0
  • 240
  • 480
  • 720
  • 960
  • 1200
kWh/m2

Rosa de viento

Frencuecia de viento
a
  • 0
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
m/s
