BEIC
Milan, Italia
Comuna de Milano
Baukuh, Onsite Studio
2022
30000 m²
Construcción nueva
Cultural
En construcción

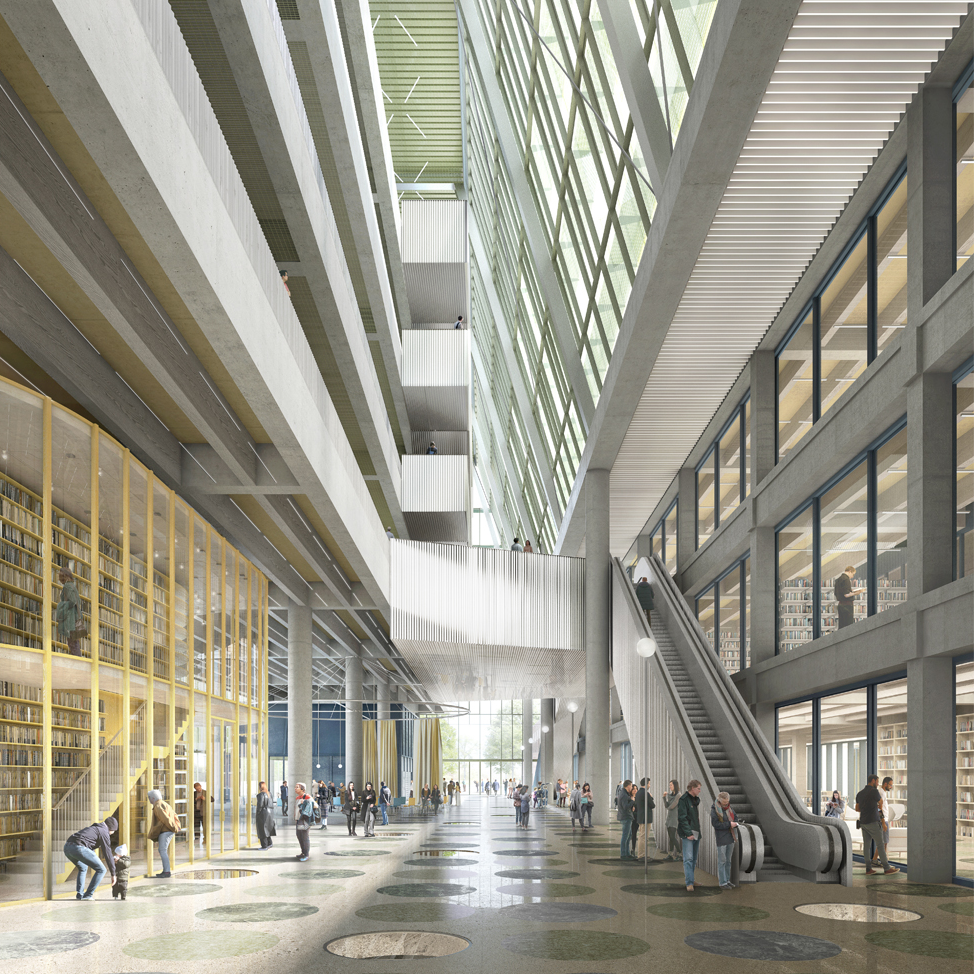

La biblioteca es un edificio compacto con un gran atrio que alberga la circulación principal, aporta abundante luz natural a las zonas profundas y permite su ventilación. La Dipartimenti -espacio tradicional de la biblioteca-, con ganancias de calor internas bajas, está en la nave sur, para aprovechar el sol y calentarse de forma natural -los libros permanecen en el corazón del edificio hacia el norte, mientras que la zona de lectura está próxima a las ventanas-. La Mediateca, con altas ganancias internas, se sitúa en la nave norte para evitar acoplar su calor con el del sol, y evitar deslumbramientos. Como el atrio no está permanentemente ocupado, puede tolerar un mayor rango de temperaturas, convirtiéndose en un espacio buffer. En invierno, el sol eleva de forma natural su temperatura, alcanzando entre 10 y 16ºC, mientras que en verano está totalmente protegido en su fachada sur y las ventanas están totalmente abiertas para ventilar. Su temperatura nunca se eleva por encima de la exterior, y suele estar por debajo. El atrio se convierte en un "mejor exterior" para los espacios acondicionados adyacentes. Sólo acondiciona el 63% del volumen construido, y de los espacios acondicionados, el 41% de la envolvente da al atrio. El almacenamiento de libros se encuentra en el subsuelo, donde las condiciones higrotérmicas son muy estables a lo largo del año, tendiendo a la media anual de Milán (13,5ºC), lo que evita de forma natural la degradación de los libros. La envolvente está protegida del fuerte sol con una malla metálica, cuya apertura se optimizó por orientación. En todos los espacios, las ventanas se abren para ventilar cuando las temperaturas exteriores son tolerables, y por la noche. El hormigón de la estructura está expuesto para estabilizar las temperaturas y, sobre todo, mantenerlas frescas en verano. La ventilación nocturna se realiza a través de ventanas seguras: si se hiciera a través del sistema mecánico, la demanda energética para refrigeración aumentaría un 50%.

Sensación térmica

  • 0
  • 8
  • 16
  • 24
  • 32
  • 40
°C

La sensación térmica considera temperatura del aire, temperatura radiante, temperatura de las superficies, radiación solar, velocidad de viento y humedad.

Ventanas operables y dispositivos de sombra

Mesh para sombra 17x17x6cm
Mesh para sombra 10x10x5cm
Mesh para sombra 10x10x5cm, con cortina interior
Cortina interior Ts<40
1/4 ventanas operables, 13º apertura
2/4 ventanas operables, 13º apertura
3/4 ventanas operables, 13º apertura
Puertas y 1/3 ventanas operables
Puertas solo

Funcionamiento de verano

Refrigeración a 26ºC
Sin acondicionar
Incidencia solar
Moviemiento del aire

Funcionamiento de invierno

Calefaccionado a 20ºC
Sin calefaccionar
Incidencia solar
Movimiento del calor

Funcionamiento durante la media estación

Entrada
Forum
Biblioteca multimedia

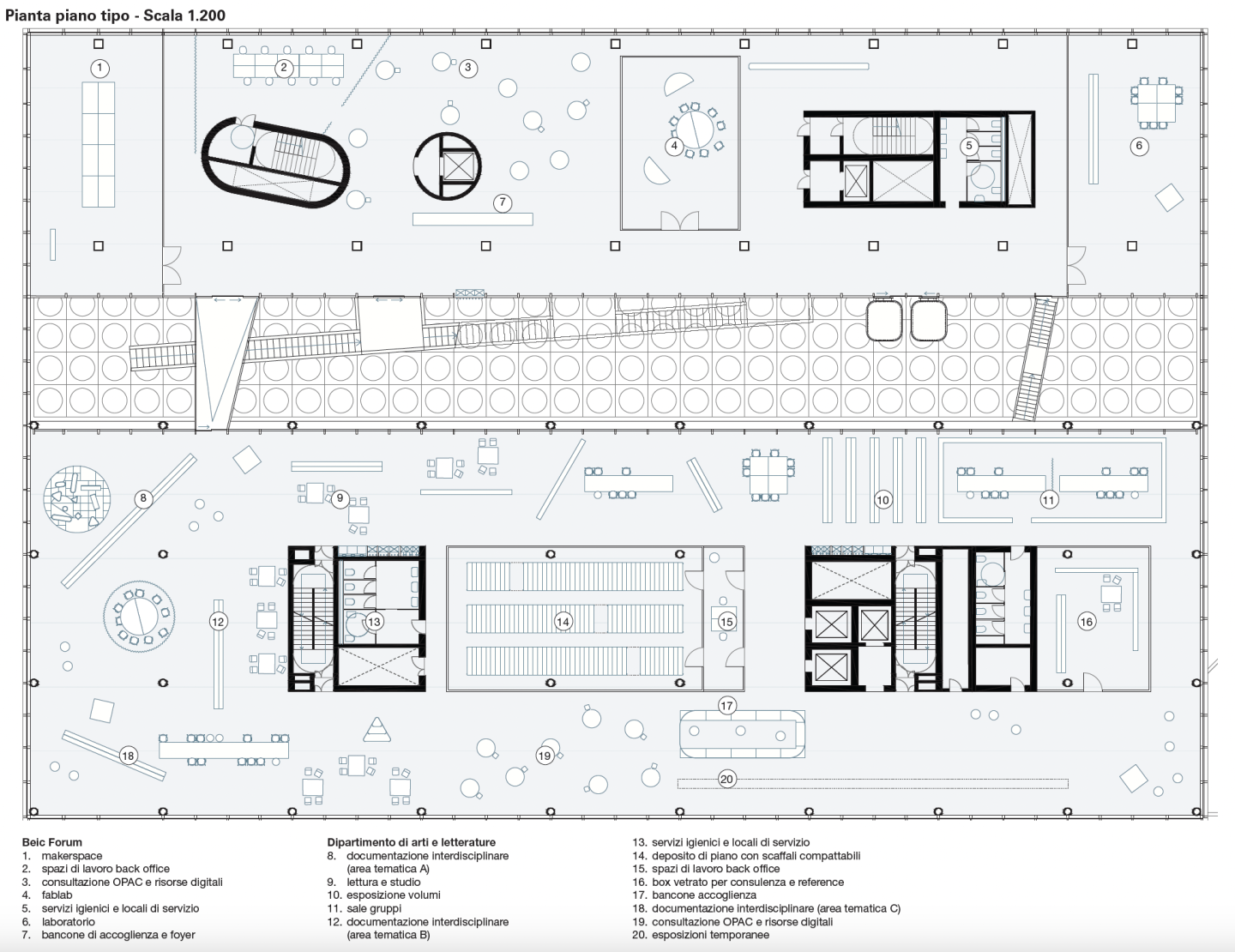

Dipartimenti, piso 3
Dipartimenti, piso 1

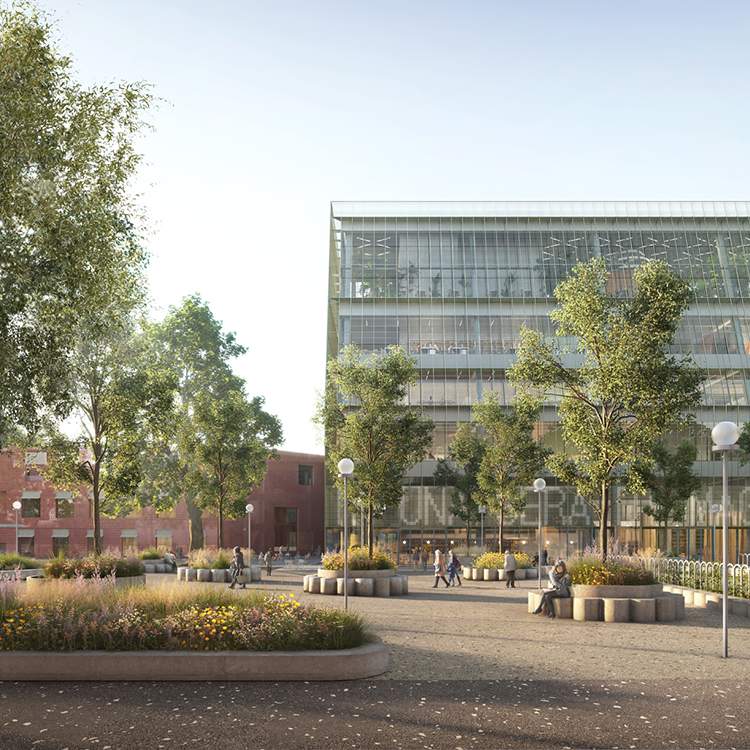

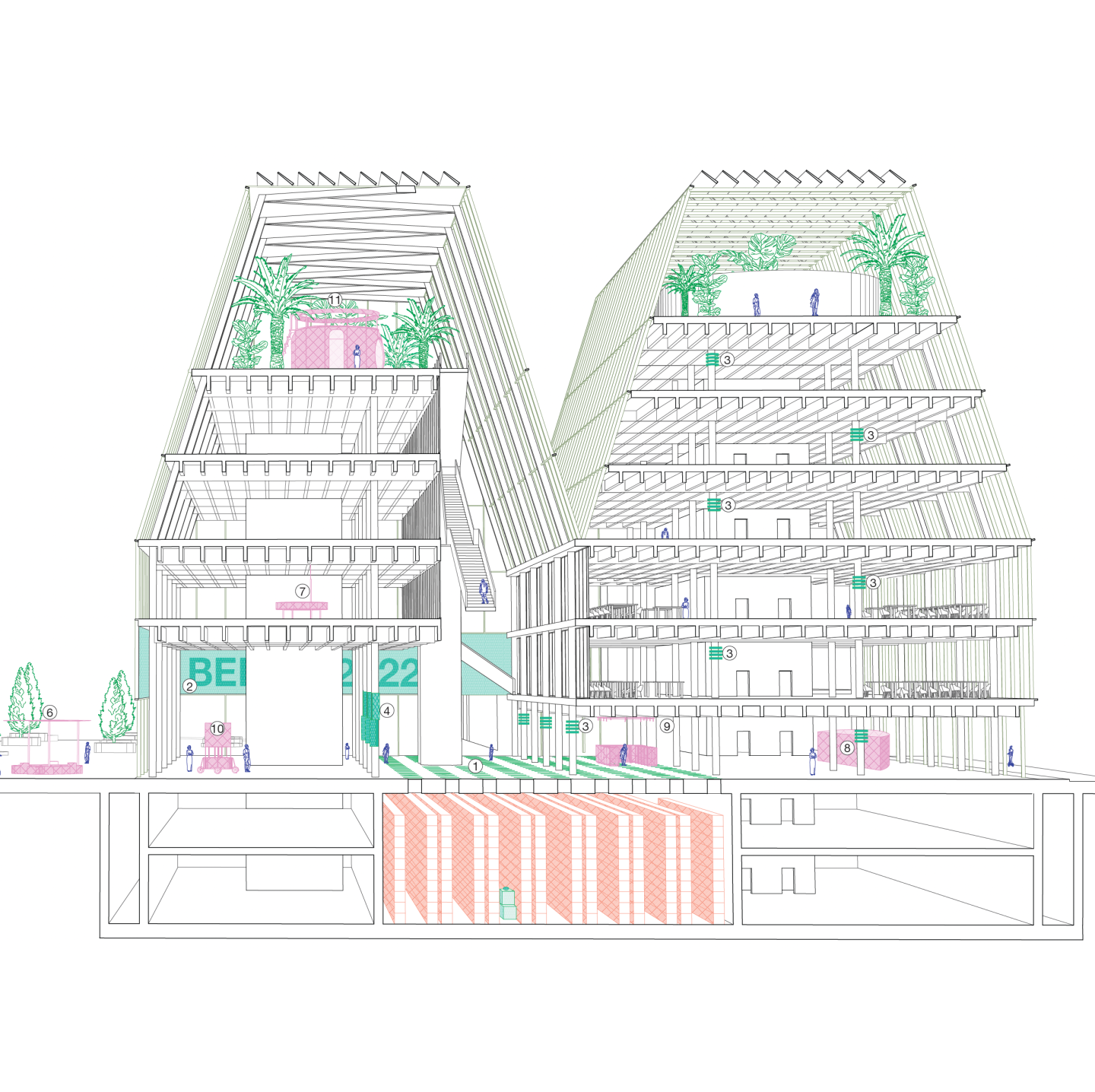

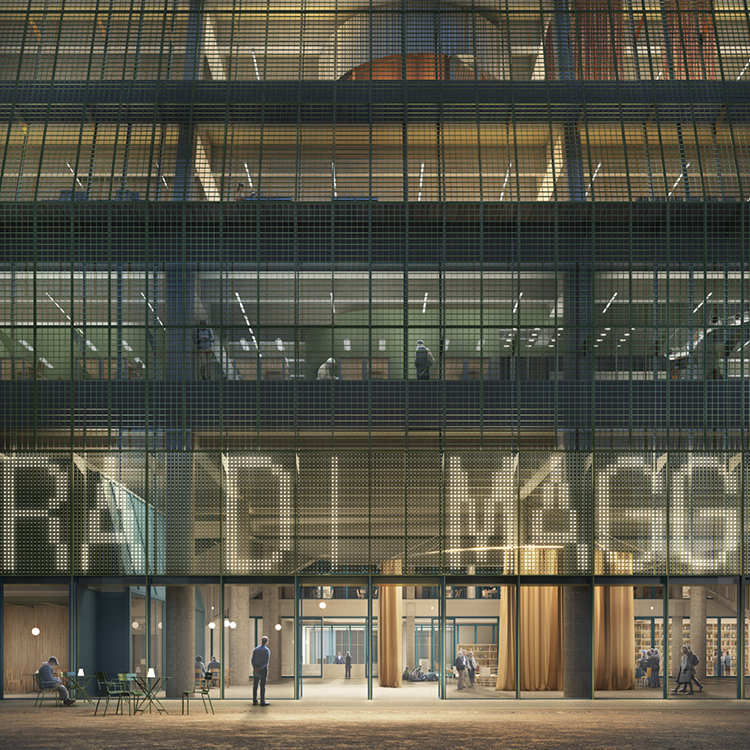

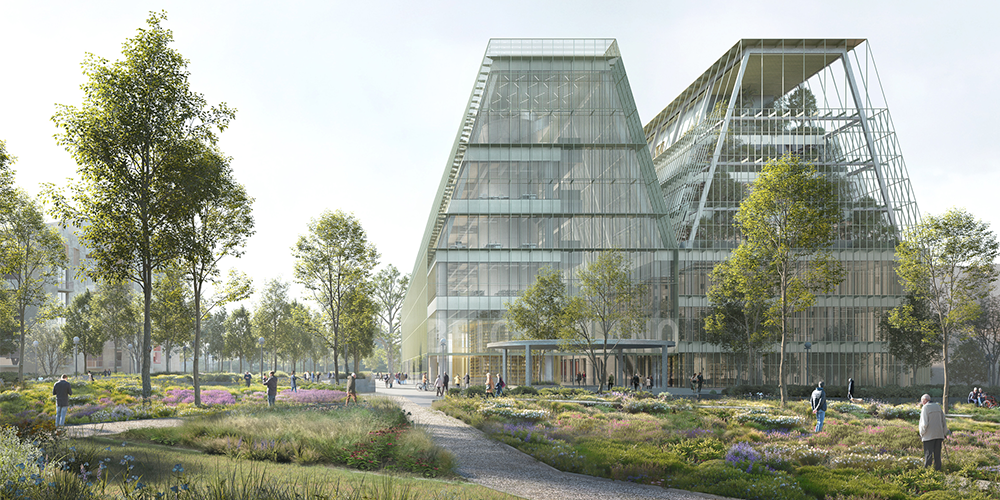

"La nueva Biblioteca Europea de Información y Cultura (BEIC) no es una biblioteca tradicional, donde los tesoros de una cultura ya hecha pueden ser resguardados y vueltos accesibles para el futuro, sino un laboratorio, donde se desarrollan las herramientas necesarias para producir cultura contemporánea. La nueva biblioteca exhibe su atmósfera productiva ya en su conformación física. El nuevo edificio consta de dos naves trapezoidales ampliamente acristaladas, que forman una figura explícitamente industrial, en parte invernadero, en parte estación, en parte fábrica. El edificio aparece como un gran laboratorio sobrio, abierto y ambicioso, una Officina Milanese totalmente al servicio de una vida cultural múltiple pero concreta, donde los procesos de aprendizaje son siempre también una oportunidad para construir objetos, inventar dispositivos, hacer cosas. La nueva BEIC es un edificio sencillo y compacto: las dos naves acogen las dos partes principales del programa: el cuerpo norte alberga el Foro, el cuerpo sur los Departamentos. Las dos naves son iguales en volumen, pero diferentes en contenido: la primera es más ligera y abierta hacia la plaza, la segunda es más densa, reservada y silenciosa. Los dos volúmenes dan forma a un edificio doble, pero unitario.”
Baukuh & On Site studio

El clima de Milán es subtropical húmedo (Cfa en la clasificación de Koppen Geiger), con veranos calurosos y húmedos e inviernos relativamente fríos. En verano, la temperatura máxima promedio es de 28ºC, aunque se superan los 30ºC con mucha frecuencia. Las predicciones actuales para 2050 sugieren que los veranos de Milán sufrirán considerablemente el cambio climático, ya que se espera que la temperatura aumente 2,5ºC en promedio, lo cual es muy elevado. La radiación solar es considerable, con una proporción directa importante, por lo que el control solar es clave para evitar la acumulación de calor en el interior, sobre todo en los años venideros. Durante los meses más fríos, la temperatura oscila de media entre 1 y 5ºC, pudiendo descender por debajo de 0ºC durante varios días. Los vientos dominantes vienen todo el año de la mitad sur, de este a oeste, con una velocidad media de 2 m/s, lo cual es muy bajo. Esto se traduce en una contaminación del aire considerable y, por tanto, en una situación difícil para ventilar naturalmente. Sin embargo, la ciudad ha estado trabajando en un plan para mejorar la calidad del aire, lo cual ha reducido considerablemente los niveles de contaminación. Además, los niveles más altos de polución ocurren en invierno, y durante la media estación y el verano, los niveles de contaminación son lo bastante bajos como para ventilar naturalmente, lo que permite replantearse las estrategias de ventilación en Milán.

Resumen climático

Temperatura promedio
t
(°C)
Promedios de temperatura mínimo y máximo
t
(°C)
Humedad relativa
w
(%)
Radiación solar difusa diaria
r
(100xW/m²)
Radiación solar total diaria
r
(100xW/m²)
Velocidad de viento
a
(m/s)
Precipitaciones mensuales
w
cm
Rango diurno
t
(°C)
Predicciones de temperatura para 2050
t
(°C)

Recorrido solar

Altitud del sol
s
  • 0
  • 240
  • 480
  • 720
  • 960
  • 1200
kWh/m2

Rosa de vientos

Frecuencia de viento
a
  • 0
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
m/s
