Ministère de l´Économie de la Ville de Buenos Aires
Buenos Aires, Argentine
Ministère de Developpement Urbain de la Ville de Buenos Aires
MDU / Martín Torrado
2018
40000 m²
Rénovation + extension
Bureaux
En construction

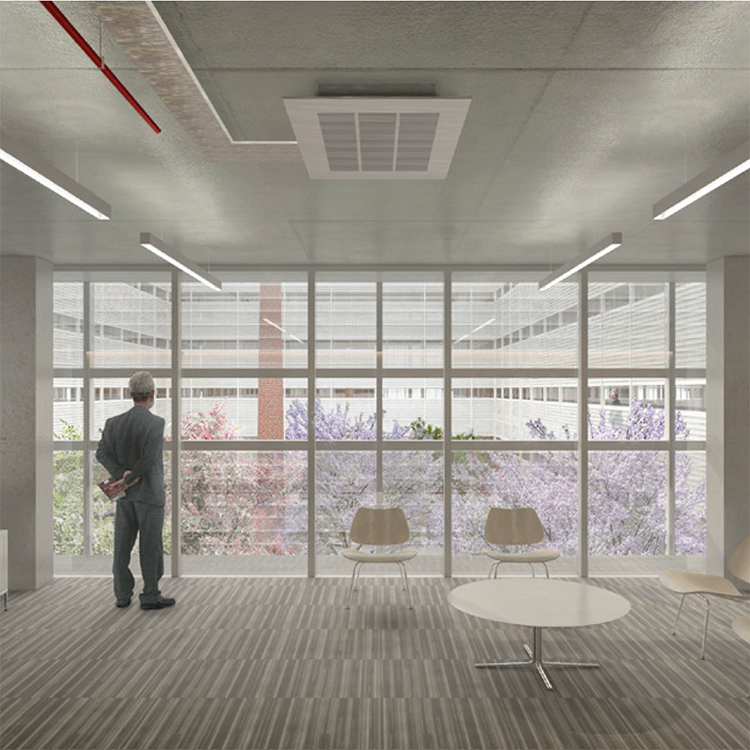

Dans le climat subtropical de Buenos Aires, le soleil est particulièrement fort pendant les mois d'été, ce qui peut ajouter une grande quantité de chaleur à tout espace intérieur. Dans un bureau dense, la chaleur intérieure est déjà élevée en raison du nombre de personnes et d’appareils, et le principal besoin en énergie est causé par la climatisation (dans certains bâtiments, toute l'année), c'est pourquoi la charge solaire doit être évitée à tout prix. Un balcon a été précisément dimensionné sur tout le périmètre du bâtiment pour bloquer les angles solaires élevés de l'étage inférieur, et une protection verticale a également été ajoutée pour bloquer les angles rasants tôt le matin et tard l'après-midi. La porosité a été optimisée par orientation pour contrôler le soleil, contrôler l'éblouissement et maintenir des niveaux de lumière du jour adéquats. La présence du balcon permet de mieux ouvrir les fenêtres, de favoriser la ventilation naturelle ainsi que le rafraîchissement nocturne. Le plafond de tous les niveaux est apparent afin que le béton de la structure offre une inertie thermique suffisante pour réguler efficacement les températures intérieures. En somme, le temps durant lequel le bâtiment peut fonctionner sans l'utilisation d'équipements mécaniques a été doublé tandis que l'énergie nécessaire pour le refroidir a été divisée par 2.

Radiation solaire incidente

  • 0
  • 50
  • 100
  • 150
  • 200
  • 250
  • 300
  • 350
kWh/m²

Détail de radiation incidente par façade

Radiation solaire significative
A besoin d'ombrage
Quantité critique de radiation
r
  • 0
  • 50
  • 100
  • 150
  • 200
  • 250
  • 300
  • 350
kWh/m²

Rayonnement solaire atteignant les surfaces vitrées avant et après intervention

Temps en confort thermique en mode passif

+ 3ºC depuis l'objectif: en confort
0ºC : objectif de confort idéal
-3ºC depuis l'objectif: en confort
  • -7
  • -6
  • -5
  • -4
  • -3
  • 0
  • +3
  • +4
  • +5
  • +6
  • +7
ºC depuis l'objectif de confort
Temps en confort selon, avant et après intervention, selon EN 15251

Économies en refroidissement

Besoins en refroidissement mensuels
e
avant et après intervention

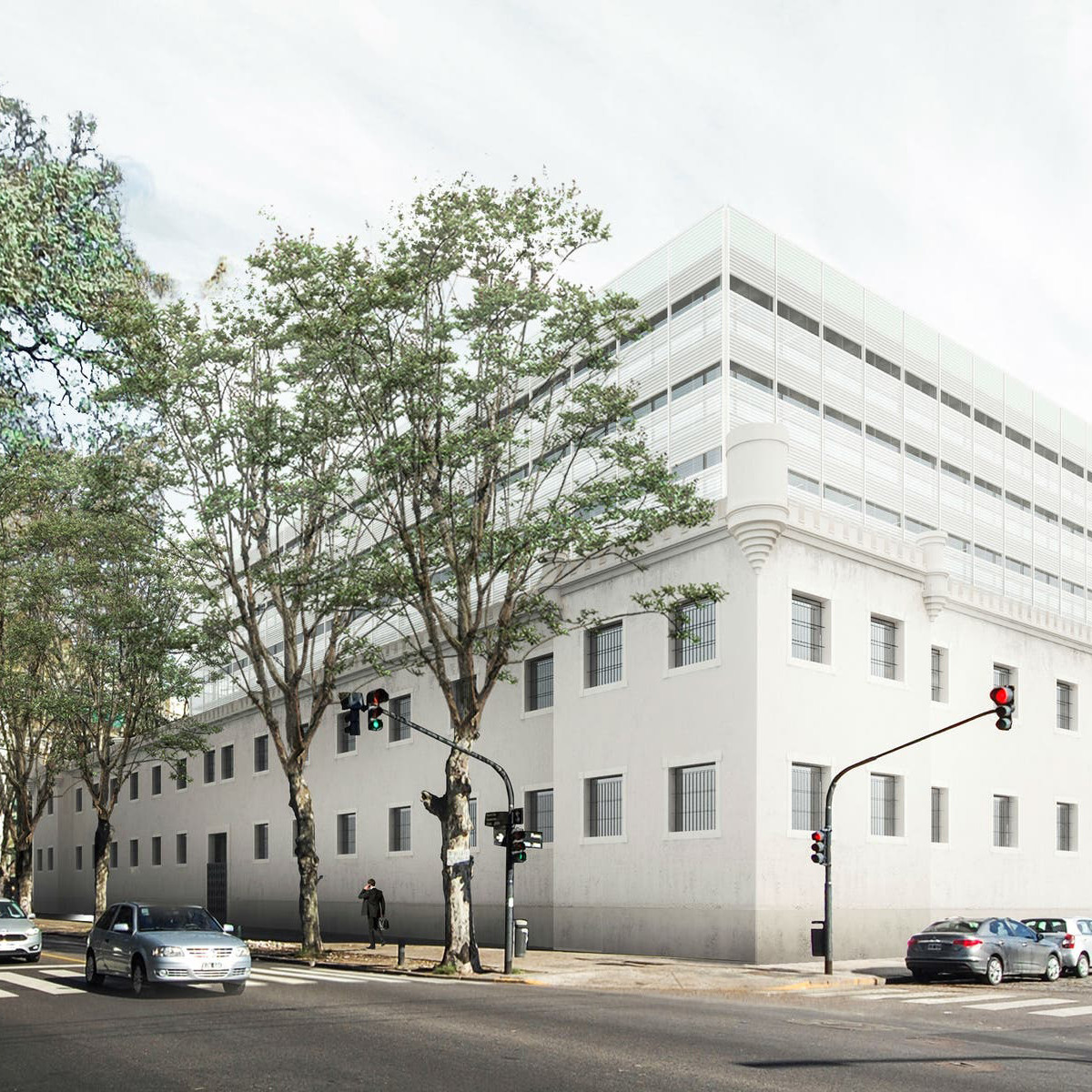

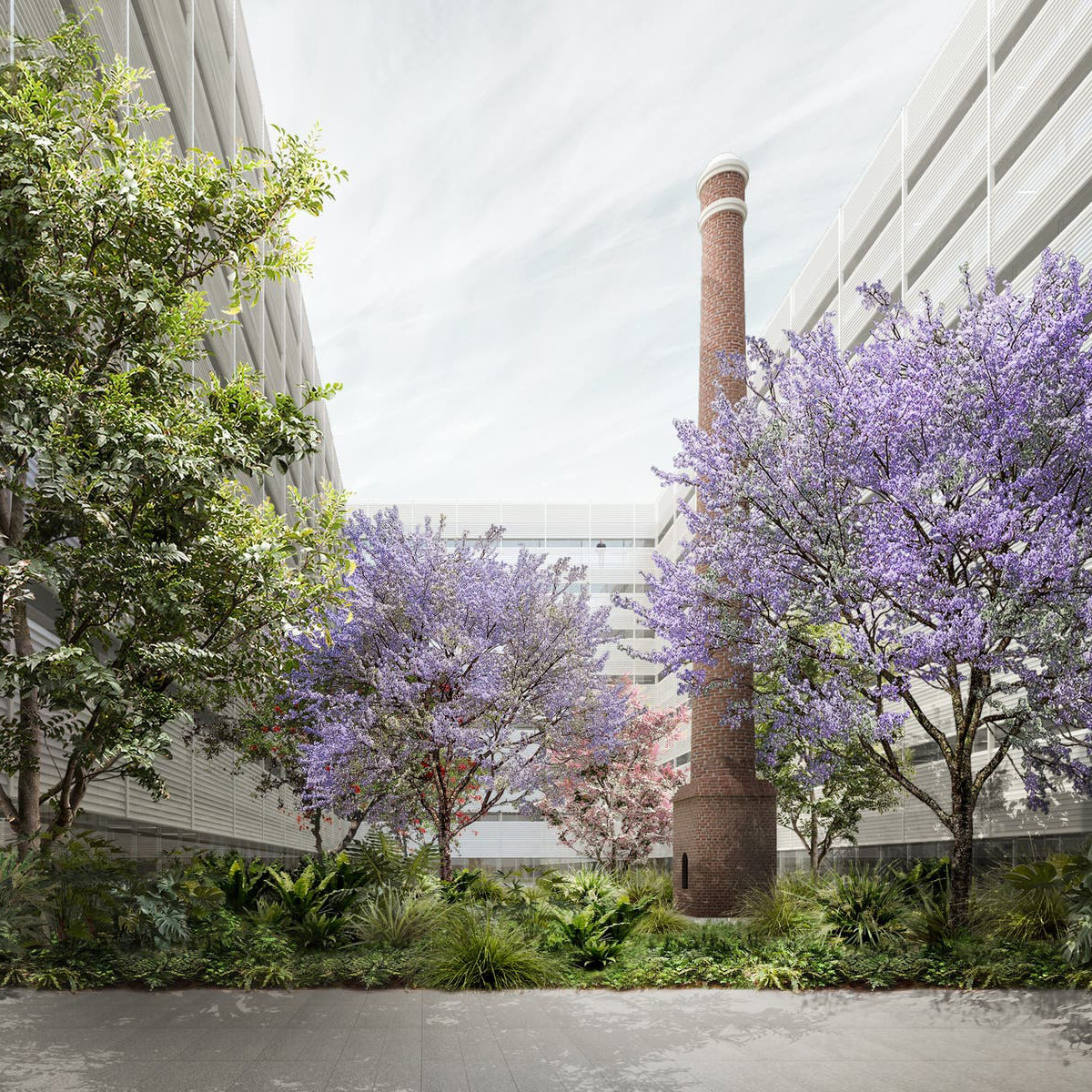

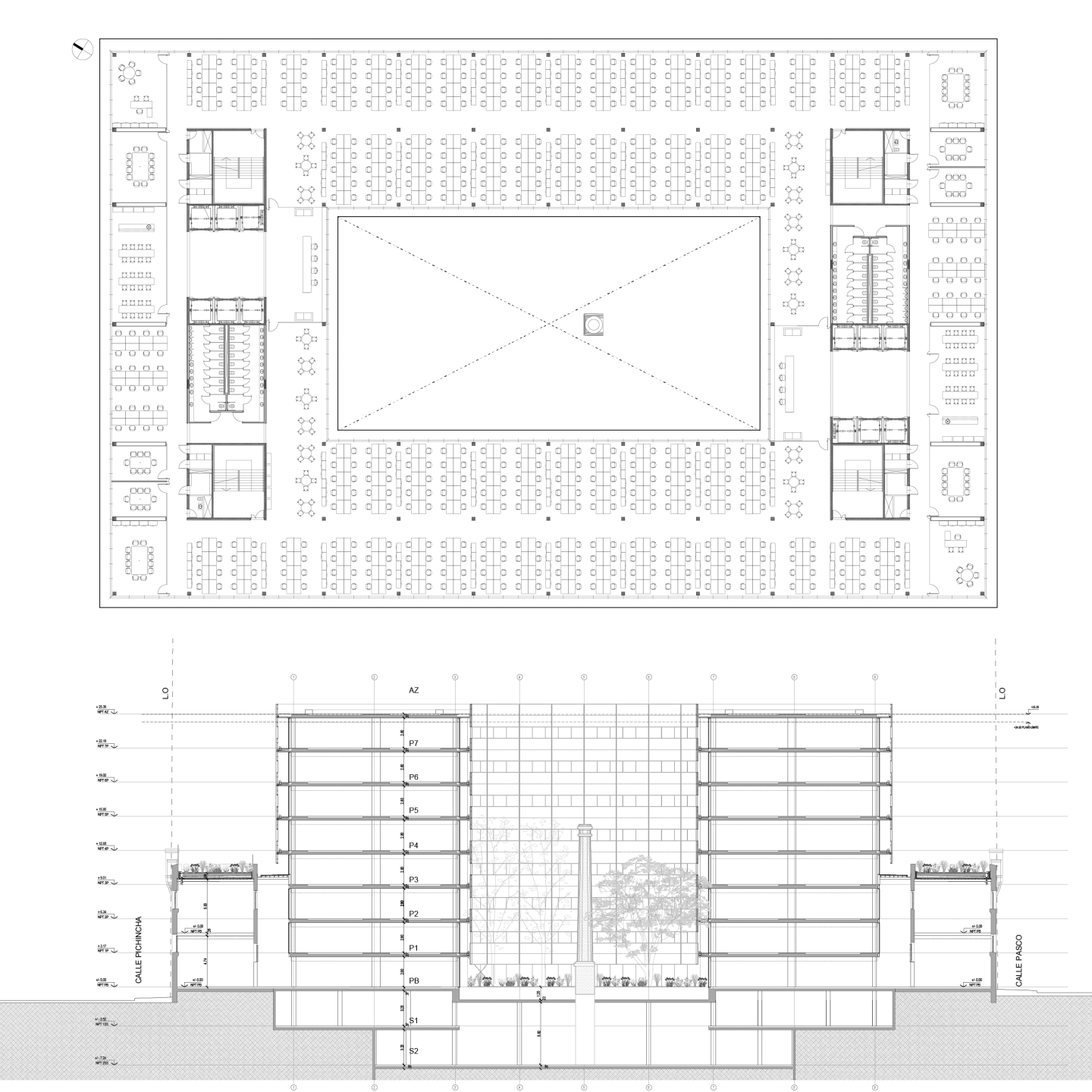

"Le projet du bâtiment du nouveau ministère de l'Economie et des Finances s'inscrit dans le programme de relocalisation des dépendances publiques de la ville, car elles travaillent aujourd'hui dans différentes branches dispersées et déconnectées. Le projet consiste en la réhabilitation et extension de l'ancienne prison de Caseros, dont le périmètre est classé. Le nouveau bâtiment de 42.000m2 est principalement dédié aux bureaux avec une capacité totale de 4700 postes de travail. Le nouveau bâtiment récupère les deux situations spatiales présentes dans l'ancienne prison. D'une part, il préserve l'emprise au sol de l'ancien anneau intérieur, en préservant le périmètre de circulation de 3m qui servait autrefois de déambulatoire entre les cellules et qui permet de séparer le bâtiment du XIXe siècle du contemporain. D'autre part, le nouvel immeuble de bureaux c'est aussi un anneau de 15m de profondeur qui permet de créer une grande cour intérieure végétalisée à l'échelle urbaine, qui récupère la mémoire de la typologie du cloître."
MDU

El clima de Buenos Aires es Templado, Húmedo Subtropical (Cfa) en la categoría de Koppen Geiger, con las cuatro estaciones bien marcadas. Los veranos son calurosos y lluviosos, con una proporción de radiación directa altísima, lo que, sumado a las altas temperaturas, genera una gran necesidad de control solar. Durante una gran parte del verano, la temperatura es agradable lo que permitiría un funcionamiento pasivo con una adecuada estrategia de ventilación natural y protección solar efectiva. La amplitud térmica día/noche varía entre 6-8ºC, y apunta a la necesidad inercia térmica y ventilación nocturna para un rendimiento óptimo en verano, especialmente en oficinas. Los inviernos son poco extremos con temperaturas que rara vez descienden de los 5ºC, aunque la necesidad de protegerse contra el frío está presente. Las temperaturas templadas, abundancia solar y el calor interno generado por los equipos reducirán muy significativamente la demanda de calefacción y permitirán un funcionamiento pasivo durante gran parte del invierno. El clima apela a una atención especial a las estrategias bioclimáticas ya que por más que éste ofrezca un buen potencial gracias al sol muy fuerte, en verano los edificios pueden sobrecalentarse muy fácilmente, y en invierno, la necesidad de calefacción puede ser elevada de manera innecesaria. En 2050, se estima que la temperatura aumentará de 2.3 ºC en verano.

Données climatiques

Température moyenne
t
(°C)
Moyenne de température basse et haute
t
(°C)
Humidité relative
w
(%)
Radiation solaire journalière diffuse
r
(100xW/m²)
Radiation solaire journalière totale
r
(100xW/m²)
Vitesse du vent moyenne
a
(m/s)
Precipitations mensuelles
w
cm
Plage journalière
t
(°C)
Predictions de température pour 2050
t
(°C)

Parcours solaire

Altitude
s
  • 0
  • 240
  • 480
  • 720
  • 960
  • 1200
kWh/m2

Rose des vents

Fréquence du vent
a
  • 0
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
m/s
